非对称水平Czerny-Turner光路,消慧差设计,可改善谱线对称性和提高光学分辨率
●消二次色散设计，有效抑制杂散光
●可根据具体需求灵活配置多块光栅
●RS232接口通过计算机控制光栅转换,滤光片更换,波长扫描,实现全自动宽光谱测试
●入光口可与我公司各种光源配套使用，可配光纤接口
●可连接我公司任意一款单点探测器和其它附件，还可以连接线阵、面阵探测器做摄谱仪使用，其中Omno300/Omno500/Omno750系列光谱仪具有两个可选出光口位置
●精密蜗轮蜗杆传动，准确度和重复性高，噪声低，使用寿命长
●狭缝设计独特，刃口自动保护，宽度调节对称性，好使用寿命长
●配有充氮气专用口，便于在紫外和近红外有大气吸收谱的波段范围内使用
●选材精细，工艺规范，制作精良，具有良好的性能指标和批量一致性
●光学室和机械传动室严格分开，避免后者产生杂散光及润滑油微量挥发对光学件的污染
软件增加功能：定时间、定波长输出单色光。
基本参数：
型号 | Omno151双光栅 | Omno151三光栅 |
焦距(Focal Length) | 150mm | 300mm |
F/# | F/4.5 | F/4.8 |
杂散光(Stray Light) | 5×10-4 | 5×10-4 |
最小步距(Minimum Step) | 0.0045nm | 0.0023nm |
光栅名称（Grating Name） | 光栅S30x30x6 | 光栅S55x55x6 |
光栅有效使用面积(Grating Size) | 30mm×30mm | 55mm×55mm |
标准配置光栅参数 (Standard 3 Gratings) | W1200-300（1200g/mm,λp=300nm） W600-1000（600g/mm,λp=1000nm） | G1200-300（1200g/mm,λp=300nm） G600-750（600g/mm,λp=750nm） G300-1250（300g/mm,λp=1250nm） |
狭缝有效尺寸(Slits Size) | 刃口10μm自动保护，宽10μm-3mm可调，高5mm | 刃口10μm自动保护，宽10μm-3mm可调，高14mm |
外形尺寸(Size) | 298mm×200mm×185mm | 390mm×278mm×204mm |
重量(Weight) | 10kg | 16kg |

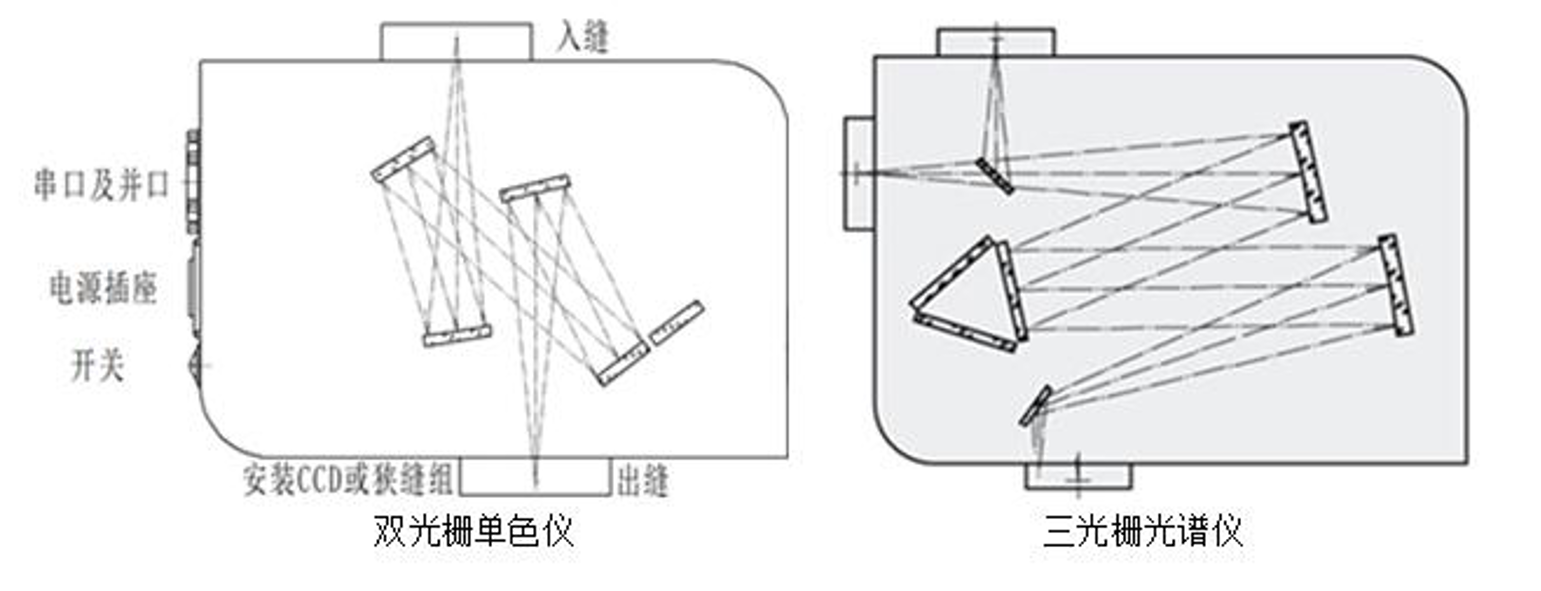

光路图：
光栅与技术指标对照表
光栅型号 | 线色散(nm/mm) | 准确度 （nm） | 重复性 （nm） | 分辨率 （nm） | 理论光谱 范围(nm) | 机械光谱 范围(nm) |
G2400-250 | 1.3 | 0.1 | 0.05 | 0.05 | 185-500 | 0-550 |
G1800-250 | 1.7 | 0.15 | 0.08 | 0.08 | 185-500 | 0-730 |
G1800-500 | 1.7 | 0.15 | 0.08 | 0.08 | 330-730 | 0-730 |
G1200-250 | 2.7 | 0.2 | 0.1 | 0.1 | 185-500 | 0-1100 |
G1200-300 | 2.7 | 0.2 | 0.1 | 0.1 | 200-600 | 0-1100 |
G1200-500 | 2.7 | 0.2 | 0.1 | 0.1 | 330-1000 | 0-1100 |
G600-500 | 5.4 | 0.4 | 0.2 | 0.2 | 330-1000 | 0-2200 |
G600-750 | 5.4 | 0.4 | 0.2 | 0.2 | 500-1500 | 0-2200 |
G600-1000 | 5.4 | 0.4 | 0.2 | 0.2 | 660-2000 | 0-2200 |
G600-1250 | 5.4 | 0.4 | 0.2 | 0.2 | 830-2200 | 0-2200 |
G300-500 | 10.8 | 0.8 | 0.4 | 0.4 | 330-1000 | 0-4400 |
G300-1250 | 10.8 | 0.8 | 0.4 | 0.4 | 830-2500 | 0-4400 |
G300-1800 | 10.8 | 0.8 | 0.4 | 0.4 | 1200-3600 | 0-4400 |
G300-3000 | 10.8 | 0.8 | 0.4 | 0.4 | 2000-4400 | 0-4400 |
G150-4000 | 21.6 | 1.6 | 0.8 | 0.8 | 2600-8000 | 0-8800 |
G66-DB | 48.6 | 3.7 | 1.8 | 1.8 | 2500-25000 | 0-20000 |
G50-12000 | 65 | 5 | 2.5 | 2.5 | 8000-24000 | 0-26400 |
光栅型号 | 线色散 (nm/mm) | 准确度 （nm） | 重复性 （nm） | 分辨率 （nm） | 理论光谱 范围(nm) | 机械光谱 范围(nm) |
W2400-250 | 2.7 | 0.13 | 0.05 | 0.2 | 185-500 | 0-550 |
W1800-250 | 3.6 | 0.17 | 0.08 | 0.27 | 185-500 | 0-730 |
W1800-500 | 3.6 | 0.17 | 0.08 | 0.27 | 330-730 | 0-730 |
W1200-250 | 5.4 | 0.25 | 0.1 | 0.4 | 185-500 | 0-1100 |
W1200-300 | 5.4 | 0.25 | 0.1 | 0.4 | 200-600 | 0-1100 |
W1200-500 | 5.4 | 0.25 | 0.1 | 0.4 | 330-1000 | 0-1100 |
W600-300 | 10.8 | 0.5 | 0.2 | 0.8 | 200-600 | 0-2200 |
W600-400 | 10.8 | 0.5 | 0.2 | 0.8 | 260-800 | 0-2200 |
W600-500 | 10.8 | 0.5 | 0.2 | 0.8 | 300-1000 | 0-2200 |
W600-750 | 10.8 | 0.5 | 0.2 | 0.8 | 500-1500 | 0-2200 |
W600-1000 | 10.8 | 0.5 | 0.2 | 0.8 | 660-2000 | 0-2200 |
W600-1250 | 10.8 | 0.5 | 0.2 | 0.8 | 830-2200 | 0-2200 |
W300-500 | 21.6 | 1.0 | 0.4 | 1.6 | 330-1000 | 0-4400 |
W300-1250 | 21.6 | 1.0 | 0.4 | 1.6 | 830-2500 | 0-4400 |
W300-1800 | 21.6 | 1.0 | 0.4 | 1.6 | 1200-3600 | 0-4400 |
W300-3000 | 21.6 | 1.0 | 0.4 | 1.6 | 2000-4400 | 0-4400 |
W150-4000 | 43.2 | 2.0 | 0.8 | 3.2 | 2600-8000 | 0-8800 |
W66-DB | 97 | 4.6 | 1.8 | 7.3 | 2500-25000 | 0-20000 |
W50-12000 | 130 | 6 | 2.4 | 9.6 | 8000-24000 | 0-26400 |
型号说明：
型 号 | 特 点 |
Omno301 | 出、入口垂直分布单色仪，出口安装狭缝 |
Omno302 | 出、入口平行分布单色仪，出口安装狭缝 |
Omno303 | 双出口单色仪，均安装狭缝，手动切换 |
Omno304 | 双出口单色仪，均安装狭缝，电动切换 |
Omno3051 | 出、入口垂直分布光谱仪，垂直出口安装CCD |
Omno3052 | 双出口光谱仪，垂直出口安装CCD，平行出口安装狭缝，手动切换 |
Omno3053 | 双出口光谱仪，垂直出口安装CCD，平行出口安装狭缝，电动切换 |
软件说明：
操作系统：WindowsXP/Window2000/Windows98
硬件要求：内存128MB以上，CPU500M以上。
可连接数据采集器和美国斯坦福SR810/SR830/5210/7225等多款锁相放大器进行光谱扫描.
开机自动定位,定位位置用户根据需求设定
多种保存文件格式(.tee/.bmp/.jpg/.xls/.txt等)
谱线显示放大、缩小、即时打印
频域、时域双重扫描功能
多光栅切换位置设定和扫描过程的多光栅自动切换
滤光片切换位置设定扫描过程的滤光片自动切换
仪器原始参数备份与恢复功能
控件ocx集成各种功能，方便二次开发，比如labview、VB、VC等。

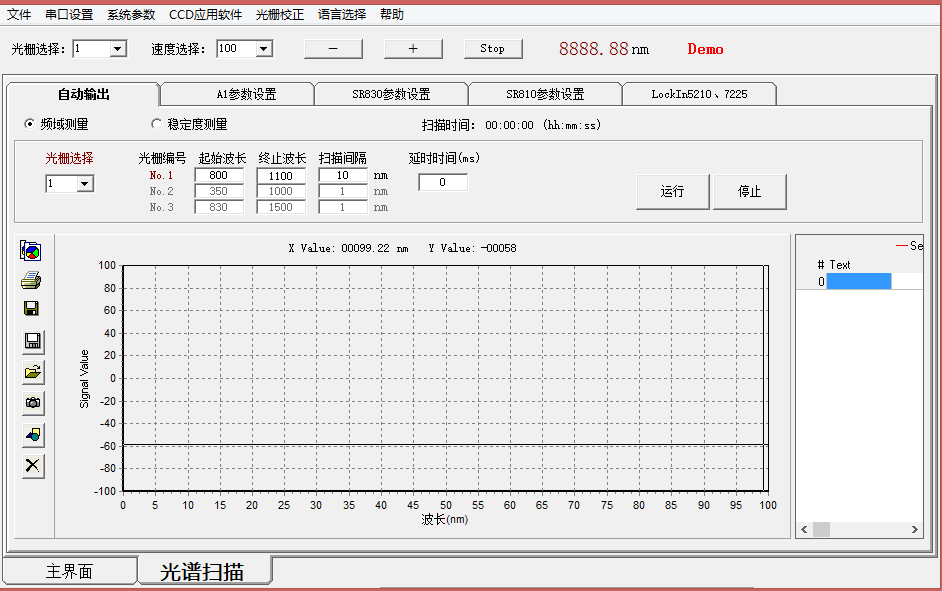

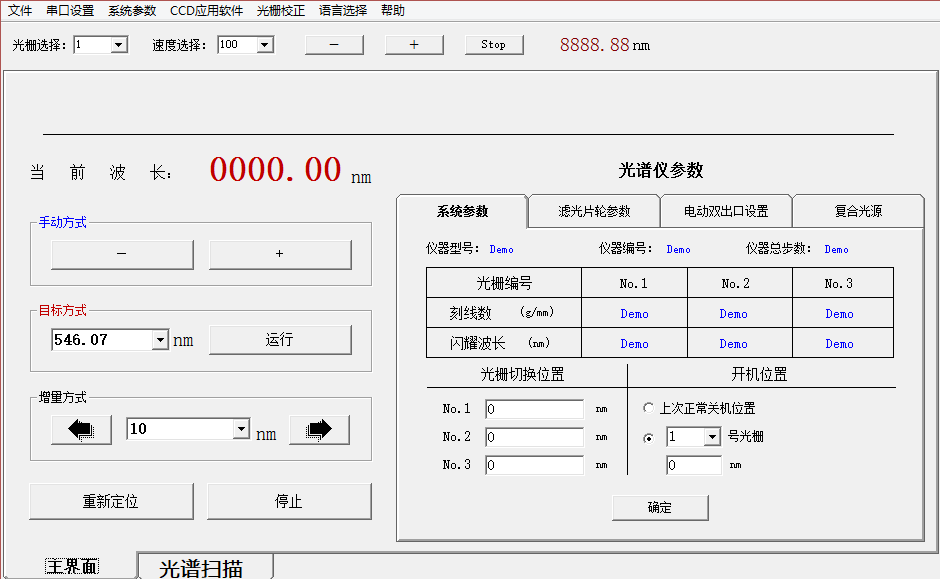

软件控制图
选配 六档滤光片轮（氙灯光源必选）：
滤光片轮为光谱仪系列配套产品，可用于消除多级光谱，与我公司生产的系列单色仪/光谱仪配套使用，在启用状态可自动归零定位，实现扫描过程中的滤光片自动更换，在非启用状态可手动控制。
该滤光片轮安装3块长波通滤光片，档为空，不安装任何滤光片，第二到第四档标准配置滤光片材料分别为ZJB320、CB535、 HWB850，使用范围185-1800nm，第五和六档为预留滤光片孔，可以安装任何滤光片。重量：0.7kg

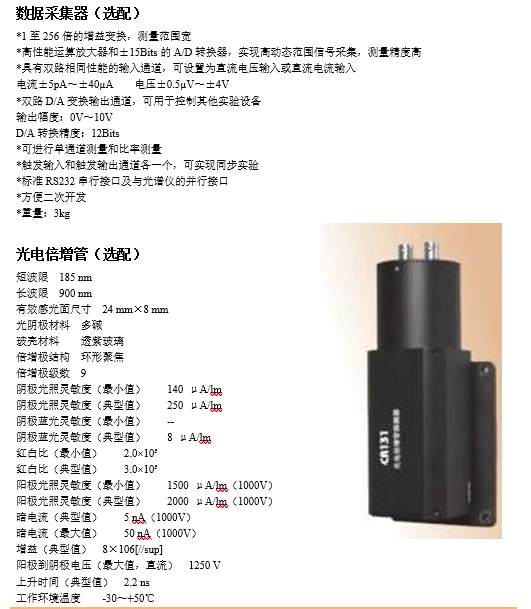

数据采集器（选配）
*1至256倍的增益变换，测量范围宽
*高性能运算放大器和±15Bits的A/D转换器，实现高动态范围信号采集，测量精度高
*具有双路相同性能的输入通道，可设置为直流电压输入或直流电流输入
电流±5pA～±40µA 电压±0.5µV～±4V
*双路D/A变换输出通道，可用于控制其他实验设备
输出幅度：0V～10V
D/A转换精度：12Bits
*可进行单通道测量和比率测量
*触发输入和触发输出通道各一个，可实现同步实验
*标准RS232串行接口及与光谱仪的并行接口
*方便二次开发
*重量：3kg
光电倍增管（选配）

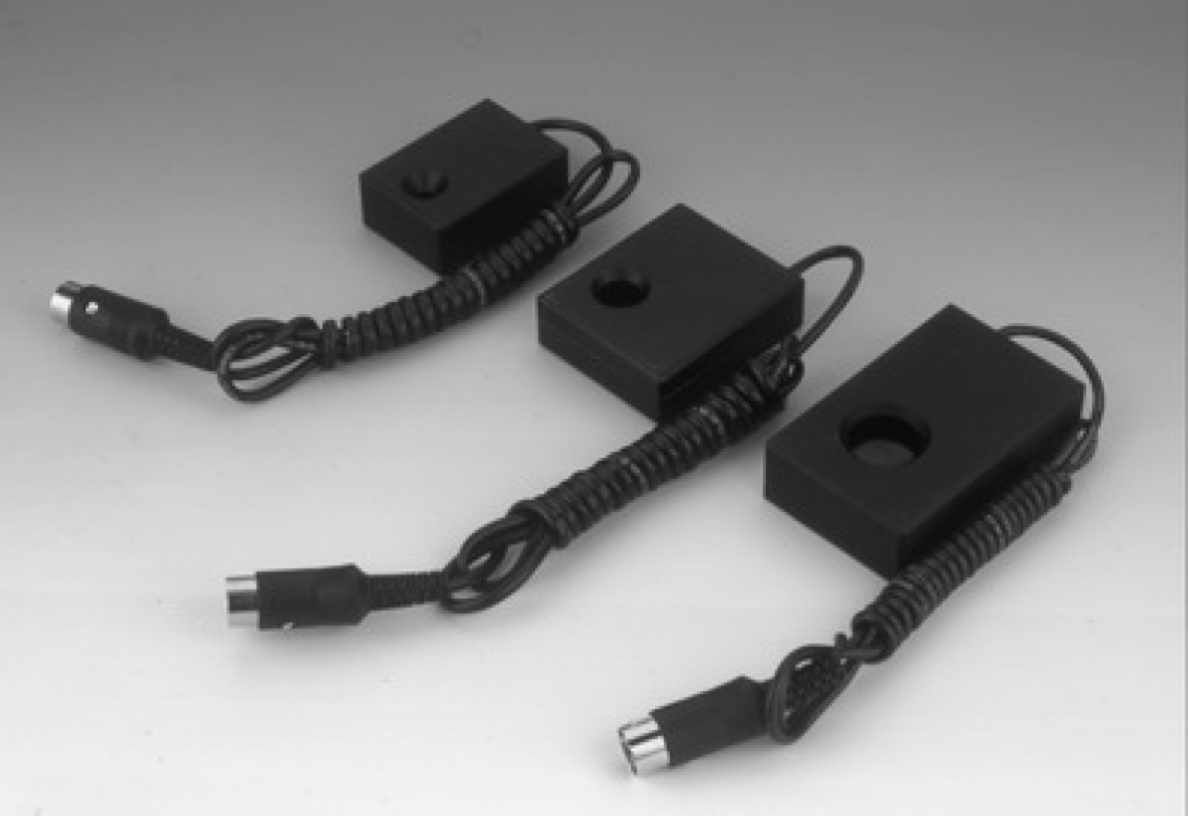

电动快门（选配）

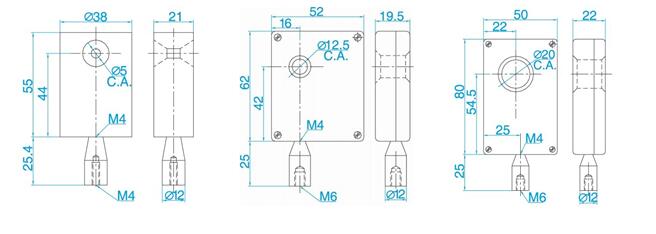

电动快门
编号 | 通光孔径（mm） | 重量(g) |
NBET-ES050 | Ø5 | 113 |
NBET-ES125 | Ø12.5 | 155 |
NBET-ES200 | Ø20 | 235 |
特点：
宽时间范围极高的线性；
多种工作方式循环定时，B门、T门等；
可以通过RS232或USB连接电脑，定时脉冲控制负载；
手动、TTL和无线遥控触发；
可三个快门同时工作；
应用：
可用在光路中，通过快门的开关实现对曝光时间的精确控制。它可以广泛用于科研、光学试验、医疗等方面。
精密电子定时器
精密电子定时器可用在光路中，通过多种方式控制快门的开关状态，实现对曝光时间的精确控制。精密电子定时器采用智能电路，定时精度高，时间的温度稳定性好，工作可靠。液晶显示和触摸按键的使用可以方便、准确地设置定时时间，多种工作方式包括循环定时、B门、T门等。并有手动、无线遥控、TTL三种触发方式。并可通过RS232或USB接口与计算机相连接，由计算机发送ASCII码命令序列给定时器来控制快门的开关状态。附带的软件能提供友好的可视界面，稳定灵活的定时设置和计数显示。可以选择B门（按下触发按钮“开”，松开触发按钮“关”）、T门（按一下触发按钮“开”，再按一次触发按钮“关”）或手动工作方式。附带的演示程序可以指导用户把定时功能集成到自己开发的系统中。该定时器可带动三个快门或其它负载同时工作，广泛应用于科研、光学试验、生产过程控制等方面。电子快门的通光孔径为Φ20
定时器时间控制范围（Time Range of Controller ） | 1ms to 27hours |
定时精确度（Timing Accuracy） | 1ms |
电源(Power Supply) | AC220V 0.8A |
快门工作电压（Operating Voltage of Shutter） | DC12V |
快门工作电流（Operating Current of Shutter） | <200mA |
驱动负载数量（Quantity of Driving Loads） | 3路 Three |
计算机连接方式接口(Connect Port with Computer) | USB and RS232 |
定时设置方式（Timing Setting Modes） | 面板按键设置（Key-press）、软件设置（Software Settings） |
开关控制方式（On-off Control Modes） | 自动循环（Auto-cycle）、B门（B Mode）、T门（T Mode） |
触发方式（Trigger Modes）： | 手动（Manual）、无线遥控触发（Remote Triggering）、TTL触发（TTL Triggering） |
无线遥控器有效距离（Effective Range of Remote Controller） | 10m |
外触发器的线长（Length of External Trigger） | 90cm |
TTL输入控制线线长（Length of TTL Input Control Wire） | 60cm |
型号 | 电源电压 | 最大输出电压 | 外形尺寸（W×H×L）(mm) | 重量 |
NBT-K10 | AC220V 0.8A | 12V | 164×81×153 | 975 |
适用技术领域
紫外-可见光分光光度计，原子吸收分光光度计，DNA检测，近红外光度检测 荧光分光光度计，拉曼光谱仪，气相液相色谱仪，浊度计，直读光谱仪，生化医疗检测仪，油水分析，测汞仪，硫氮氧化物环境监测仪器，光学发光仪器。
