光谱仪

特性

n  多种型号用于可见光、近红外或紫外到近红外光谱范围

n  稳固Czerny-Turner光谱仪设计，无活动部件

n  暗电流噪声的自动补偿

n  振幅校正，附带校准报告

n  高速USB连接，最高每秒200次扫描

n  用于外部同步信号(TTL)的触发输入

n  16位A/D转换器

n  3648像素CCD线阵

n  附带多模光纤跳线

n  可单独购买用于自由空间输入的余弦矫正器

n  下面可以单独购买优化光谱仪使用的圆形转线形光纤束

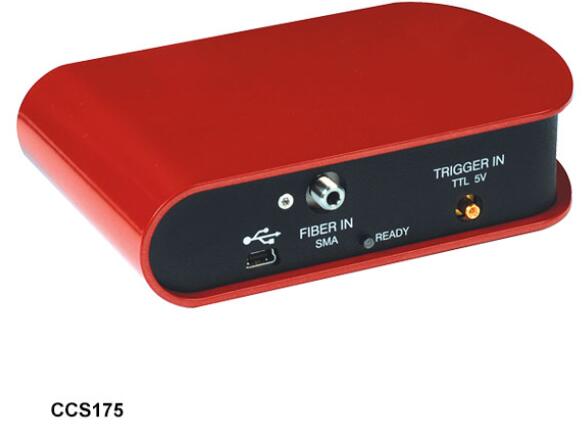

基于光纤的小型Czerny-Turner CCD光谱仪共有3种型号。两种型号具有亚纳米分辨率，探测范围分别是350-700 nm和500-1000 nm。第三种型号的光谱范围从200-1000 nm，分辨率优于2 nm。这些CCD光谱仪大小和移动硬盘相当(122 mm x 79 mm x 29.5 mm)，是教学应用或光纤系统的理想选择。每个光谱仪都经过振幅校正，包含校准报告发货。

虽然CCD光谱仪外形小巧，但是我们的光谱仪却拥有许多更大、价格更高昂的光谱仪才具有的功能，例如可通过TTL触发输入同步(最高100 Hz)，可自动补偿暗电流噪声。这3种型号的光谱仪采用相同的设计，CCD芯片、光栅和透镜则根据特定的波长范围进行优化。

每台光谱仪附带一个软件安装光盘、一根用于提供外部触发信号的SMB转BNC转接线、一根长1.5 m的高速USB线、以及一根SMA905接头光纤跳线。CCS100和CCS175附带的是长1 m、纤芯Ø50 µm的M14L01跳线，而CCS200附带的是使用纤芯为Ø200 µm的FG200UCC光纤组装的1 m跳线。所有的光谱仪在发货前都用附带的光纤跳线在工厂校准。注意，光谱仪在380 nm以下不能进行振幅校正。建议每24个月重新校准一次这些光谱仪，我们提供工厂重新校准服务。如需订购此服务，请查看页面最下方并选择型号CAL-CCS2。

注意：CCD光谱仪前的玻璃窗口片会产生标准具效应，不同光谱仪产生效应强弱也不同。如果需要了解更多细节，确定光谱仪是否符合您的应用需求

安装选项

为了安装的简易和稳定，我们每个小型CCD光谱仪底部都有两个相隔1英寸(25.4 mm)的螺纹孔。英制版本是1/4"-20螺纹孔，而公制版本是M6螺纹孔。

CCD光谱仪软件包

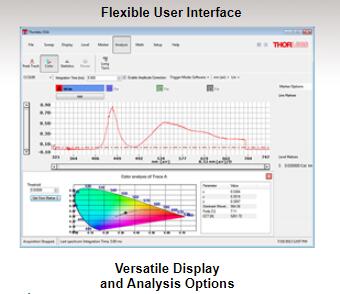

光谱仪配套软件包含图形用户界面(GUI)与丰富的驱动程序(C/C++、LabWindow/CVI、.Net、NI LabVIEWa和Visual Basic)。如果需要，GUI可在单个窗口显示光谱、背景与峰值。另外，用户还可以通过不同的算法进行平滑、平均、或计算吸收率与透过率。测量结果还可以与保存的曲线进行对比。包含的驱动程序可完全控制本页中的Czerny-Turner光谱仪，允许用户设计自己接口软件，或将该光谱仪集成到测试和测量装置中，实现自动检测。请通过软件标签中的链接下载软件。该软件还能用来操作我们的光谱分析仪。

余弦校正器

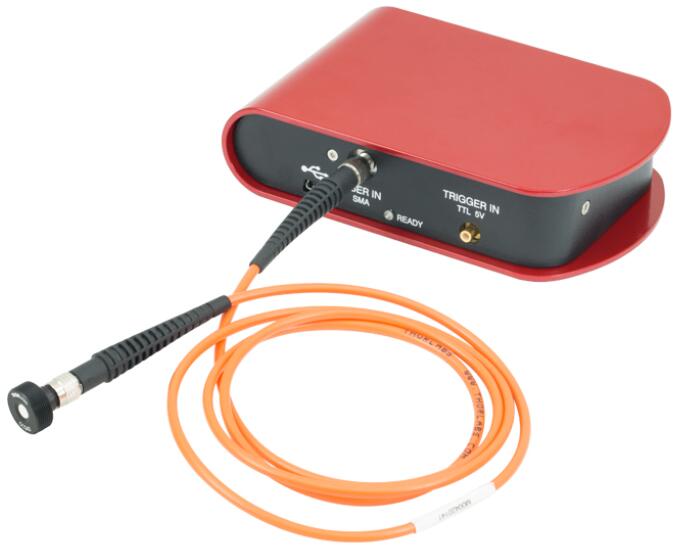

余弦校正器(下面有售)可以匹配SMA接头光纤或CCD光谱仪输入端口。余弦校正器的入射孔径处有散射片，使CCD光谱仪能用于自由空间测量。

光纤束

除了光谱仪附带的SMA转SMA跳线(详见上方)外，还提供线形转圆形光纤束，可在下面购买。这种光纤束最适合用于光谱仪，其线形光纤阵列匹配光谱仪入射狭缝形状。这样可以提供光谱仪中的信号水平。请注意，虽然光纤束可以增加信号强度，但要维持高分辨光谱仪的整个光谱精度应该使用单细芯光纤。

也提供其它一系列可单独购买的光纤跳线和光纤束。比如，M16L01是一种SMA转FC/PC接头的跳线，它使用的光纤和CCS100和CCS175光谱仪附带的M14L01跳线使用的光纤相同。我们的反射探针光纤束用于反射光谱应用，只用它就能连接光谱仪、光源和样品
