光学斩波器和斩波片

斩波器特性

1. 晶体稳定的锁相反馈回路抑制低频漂移和相位抖动

2. 谐波，次谐波和分数谐波的和频和差频输出

3. 微处理器控制

4. 提供单频和双频叶片

5. 为泵浦探测和其它非线性实验提供谐频叶片

6. 在非易失性RAM保存并重新调用用户设置

7. USB接口

8. 包含控制软件包

MC2000B光学斩波器是一种精密仪器，利用先进的功能调制连续光束。控制器使用锁相回路(PLL)马达速度控制设计，能够相对参考信号精确维持斩波速率和相位。内部晶体稳定的频率合成器提供准确且稳定的参考频率，提高长期稳定性能。MC2000B斩波器相比上一代MC2000提供更快的锁定时间、改进了借口、并且有更多的叶片选择。

斩波片通过并截断光路时，使用一个光学开关获取参考信号。该开关集成了一个波长范围从850 nm到940 nm的LED，工作阈值电流为15 mA，以便最大程度地减少LED的光输出。与传统的开环速度控制设计相比，PLL速度控制电路可以将MC2000B斩波器和外部参考信号同步，包括其它MC2000B斩波器和其它类似于DSP锁定放大器的参考信号的同步。更多关于MC2000B斩波器及其应用的详情，请查看工作标签。

MC2000B斩波器设计特色是一个高质量、稀土磁体直流电机。光刻光学斩波轮的叶片由厚度为0.01英寸的蓝色时钟弹簧钢制造，具有高精度。斩波器结构紧凑，使用宽底座提高稳定性，底座中有两个凹槽，中心间距是3英寸(76.2 mm)，可以使用两个1/4"-20(M6)螺丝安装。安装凹槽的半径为1.5英寸(38.1 mm)。为方便设置，接口电缆使用圆形卡入式Hirose接头。

MC2000B控制器上有一个240 x 128像素的图形显示器，可以设置和监测斩波器的功能。所有功能都能通过前面板上带有旋转和下压控制功能的控制旋钮来实现。可以在非易失性存储器中存储和重新调用多个用户设置。包含一个USB接口用于连接电脑进行远程控制。每个控制器包含带GUI的软件包，能控制MC2000B，可以从软件标签里下载。软件包也支持用C++或LabVIEW编程来控制MC2000B。

请注意：应该避免斩波器接触杂散光源，因为光学传感器受到光污染会产生抖动。

光学斩波器

1. 谐波、次谐波和分数谐波斩波

2. 和差参考输出

3. 具有高精度的10槽叶片

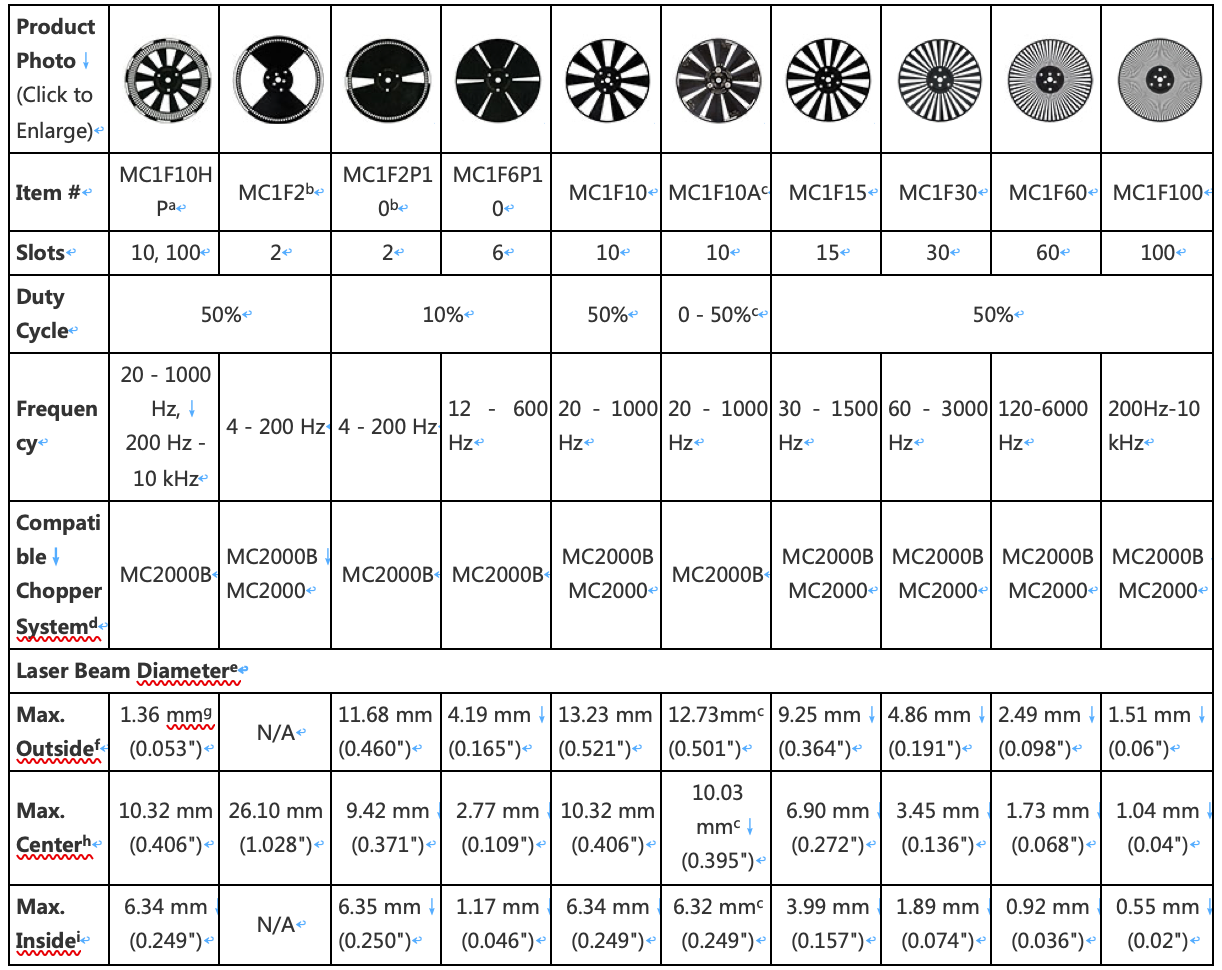

光学斩波片(单频和双频)

1. 单频叶片适用于4 Hz-10 kHz的斩波应用

2. MC1F10HP双频叶片具有10/100槽(MC2000B[-EC]斩波系统也有)

3. MC1F10A可调节的10槽叶片，用户可以调节占空比

4. 支持最大直径为26.1 mm的光束

5. 由厚度为0.01英寸的蓝色时钟弹簧钢制造

这些叶片扩展了MC2000B光学斩波器斩波频率的范围。MC1F10HP高精度双频叶片是MC2000B内附的标配斩波片。我们的高精度叶片(型号MC1F10HP、MC1F2和MC1F2P10)具有稳定的斩波频率，且抖动小(更多信息，请看规格标签)。控制器通过追踪这些高精度叶片的外槽来实现这种稳定性。

MC1F10A可调节的10槽叶片由两个圆盘构成，可以调节占空比。圆盘安装在光学头上，刻点对齐面向前方。将占空比调到需要的值(介于0-50%之间)，然后需要拧紧安装螺丝。

1、每套MC2000B(-EC)光学斩波器系统包含一个MC1F10HP叶片。这种高精度的叶片斩波频率稳定，且抖动少，最高频率可达10 kHz。为了达到该频率，将叶片设计成带有100个外槽，以便同步，同时也可以用于斩波。

1、这些高精度的叶片斩波频率稳定，且抖动少，最高频率为200 Hz。为了达到该频率，将叶片设计成带有100个小外槽，以便同步。

3、MC1F10A 10槽叶片的占空度可在0%-50%的范围内调节。光束的最大直径取决于设定的占空比。4、这表示轮盘是否向后兼容我们上一代 MC2000(-EC)光学斩波器。

5、叶片转动时，为了最大程度地提高信号的斜率(即最大程度地减少完全打开或关闭的时间)，应该将光束聚焦到斩波器叶片槽最宽的区域。

6、最大光束直径，可以通过斩光轮槽最宽的部分，由右图中的红色圆圈表示。7、最大光束直径，可以通过双频MC1F10HP叶片100槽的区域。

8、最大光束直径，可以通过斩光轮槽的中心，由右图中的绿色圆圈表示。

9、最大光束直径，可以通过斩光轮槽的最窄部分，由右图中的蓝色圆圈表示。

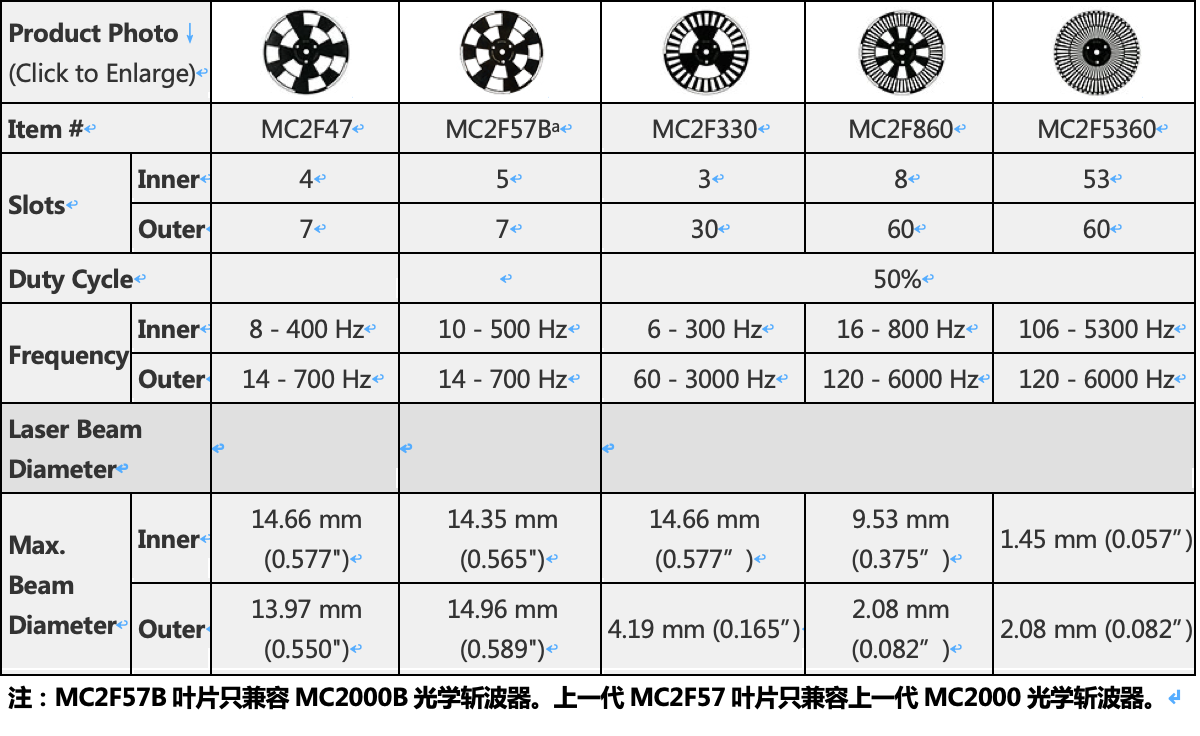

谐频光学斩波片

1. 非常适合比例实验和泵浦探测实验

2. 叶片可用于8 Hz到6 kHz的斩波应用

3. 支持的最大光束直径为14.66 mm

4. 由厚度为0.01英寸的蓝色时钟弹簧钢制造

这些谐频叶片有外槽和内槽，可将单光束分束，并分别进行调制。详情请看工作标签。我们的叶片由厚度为0.01英寸的蓝色时钟弹簧钢制造。这些叶片与我们的上一代MC2000光学斩波器不兼容。
