液晶光束快门可调衰减器

特性

n  液晶光快门和可变衰减器，用于420 - 700 nm

n  没有活动部件的无振动设备

n  在工作波长范围上具有高平均透射率(>60%)和高对比度(8000:1)

n  快门和衰减器模式

n  高速开关(快门模式):

Ø  开：5 ms

Ø  关：1 ms

n  可安装接杆，并且兼容30 mm笼式系统

n  具有兼容透镜管的SM1(1.035"-40) 螺纹

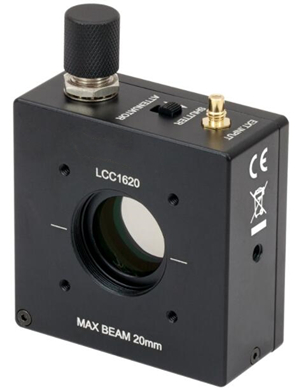

液晶(LC)光快门/可调衰减器集成一个夹在偏振元件之间的液晶盒，用于快速改变透过率，以阻挡或衰减通过设备传播的光。快门的工作波长范围从420 nm至700 nm。LCC1620(/M)光快门对通过设备的光强提供快速且无振动(由于没有活动部件)控制。由于其快速开关性能，这种LC光快门是成像和精密照明应用的理想选择。它可以用作光快门阻挡/透过光束，也可用作可调衰减器。在快门模式下，它可以5 ms打开并以1 ms关闭(更多信息参见规格标签)。在衰减器模式下，快门顶部的电位计用于设定衰减等级。

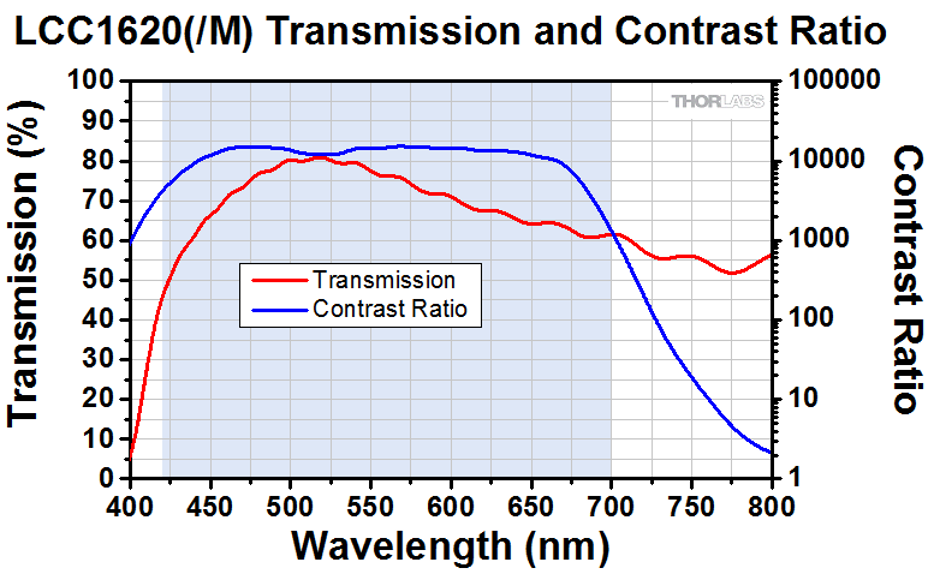

曲线显示快门透过率和对比度随波长的变化。阴影区域表示保证满足规格标签中所有规格的波长范围。阴影区域外的性能不同批次会有不同，并且不能保证。如需原始数据文件和其它曲线，请见曲线标签。

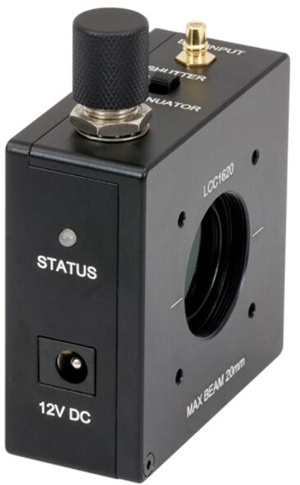

用户可通过快门顶部的开关选择快门模式或衰减器模式。在快门模式下，LCC1620的功能类似于机械快门，可将光通过或者完全阻挡光。在衰减器模式下可用作可调衰减器，衰减水平由快门顶部的旋钮控制。快门在两种模式下都可通过调节快门顶部的旋钮手动控制或者通过SMC接头连接外部信号控制。在快门模式下，外部信号是0至5 V的TTL信号，在衰减器模式下，外部信号是0至5 V的DC信号。快门侧面的LED(具有"STATUS"标记)在快门透射光时显示绿色，在快门完全阻挡光时显示红色。

这种LC快门能够达到远快于单片式或叶片式光束快门的开关速度。此外，它的调制频率也高于两种机械快门。但是，由于液晶盒的波长限制，高于700 nm或低于420 nm的应用应使用机械快门。如果应用中要求非偏振光也应考虑使用机械快门，因为LC快门的液晶盒设计中使用了偏振片。

透射和偏振

由于LC快门由液晶单元和偏振片制成，因此对传播方向不敏感，可从任一方向使用。但是，每个面上都刻有指示设备偏振轴的白线(参见上图)。为实现最高透过率，输入光束应为线偏振光，并且对准快门的偏振轴。需要注意的是，光通过快门输出后的偏振方向将旋转90°。快门兼容非偏振光，但是由于设备内的偏振片，总透过率将显著降低(因为一半的光会被第一个偏振片阻挡)。

安装选项

外壳的正面和背面都有SM1(1.035"-40)螺纹，可用于安装滤光片或Ø1英寸透镜套管。此外，正面和背面的四个4-40螺纹孔兼容 30 mm笼式系统。这些快门还可通过外壳侧面的两个8-32(M4)螺纹孔安装接杆。
