模拟手持式激光功率计

特性

n  模拟和数字结合的光功率计表头

n  设计用于相干和非相干光源测量

n  功率测量，用于连续和脉冲光源探测

n  快速机械指针显示，带3种刻度范围

n  明亮图形LCD显示屏，具有不同的LCD界面

Ø  数值显示，用于绝对功率读出

Ø  相对测量界面，用于功率调谐

Ø  统计界面，具有显示保持

Ø  不同的设置界面，用于配置

n  多种功能，易于操作：

Ø  最小/最大功能

Ø  声音调谐，带最大保持功能

Ø  差值模式功能

Ø  智能探头接头，可快速替换探头

n  USB 2.0接口

n  模拟输出

n  提供探头升级和重新校准服务

n  提供光功率监测PC软件

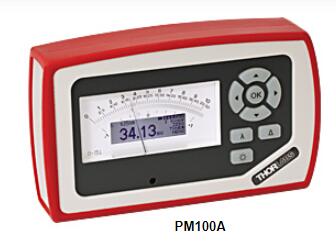

PM100A光功率计表头是PM100D数字功率和能量计表头的模拟对应部分。它可提供高性能和可靠性，并且外观小巧，便于携带。PM100A非常适合用作连续和脉冲激光功率计、非相干光源功率计、一般光功率计、光纤功率计或者其他功率计。根据连接的探头，它能探测范围在100 pW到200 W之间的光功率。PM100A上的显示屏具有亮度调节设置，可选择关闭背光，但仍可读取。

PM100A兼容20多种光电二极管、超薄光电二极管、积分球、光纤和热释电探头，这些探头设计用于紫外到中红外范围。更多信息请查看探头选择标签。与紧凑型S15xC系列光纤探头一起使用时，PM100A变成了一个外观小巧、便于携带的光纤功率计，非常适合现场应用和实验室应用。提供多种功率计套件，其中包括我们最热销的探头以及配套的PM100A和PM100D表头。另外，它还可连接不带放大的阳极接地光电二极管(光电流高达5 mA)和热敏元件(输出电压高达1 V)。

PM100A也可作为套件，与我们大多数热销探头捆绑购买。更多详情，请访问我们的功率计套件页面。如果您有任何关于这些套件的问题，或想提出有关其他套件选项的建议，请联系我们的技术支持techsupport-cn@.com。

表头设计

紧凑型外壳有一个大的模拟指针显示屏，带有三种打印的量程刻度和前面板背光按钮控件。另外，PM100A具有明亮的LCD显示屏，可显示4种不同数字读数：绝对功率、相对功率、统计和配置菜单。此外，还带有音频调节功能。

使用光电二极管探头时，可以选择20Hz或100kHz带宽，为特定的测量提供更大的灵活性和适应性。更高的带宽适用于脉冲探测；而较低的带宽具有更低的噪声和更高的精度。此外，此功率计可适应热敏探头的热时间常数，从而大大提高了热敏探头的测量速度。每个热敏探头都具有独立的时间常数，不同设备之间的时间常数可能相差很大。现在，PM100A能针对每个探头调节为其特有的时间常数，从而最小化系统(探头+表头)的响应时间。

连接性

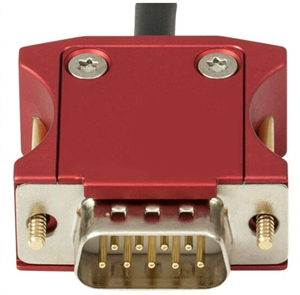

如图所示的探头接头，支持“热插拔”快速替换探头，且包含所有探头信息，包括NIST可追踪的响应率曲线、探头类型和型号。

数据可以通过电脑的USB连接和光功率监测软件记录。此软件能同时处理多8个表头。PC控制软件的特性请看软件标签。

除了远程控制操作和数据采集/记录，USB连接也可以作为锂电池的充电系统。另外还包含一个交流电池充电器，采用智能充电管理系统以提高电池的使用寿命，并减少电池的记忆效应。
