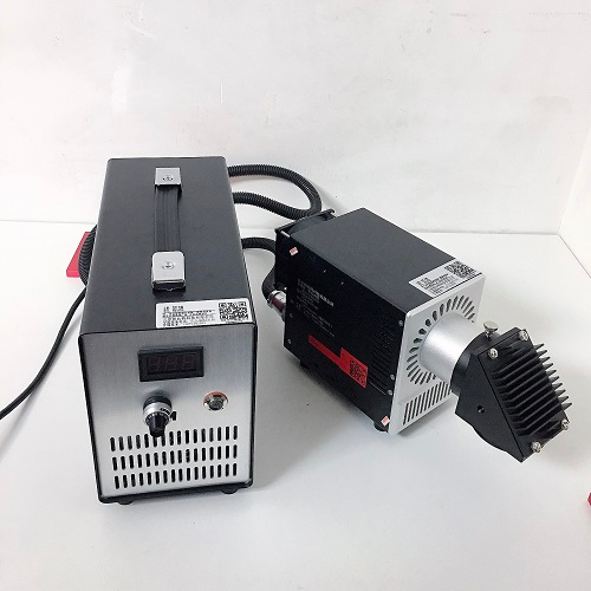

HSX系列 氙灯光源 （太阳光模拟器）

氙灯光源光谱范围从紫外、可见到红外，因和太阳光谱非常相近，被称为太阳光模拟器，增加AM1.5G滤光片可以实现光谱匹配度A级。即可作为紫外光源、也可作为可见和红外光源，同时也可以模拟太阳光输出。

氙灯光源分为氙灯稳压电源和氙灯灯箱两部分，提高了氙灯光源的便携性。独特的电源电路设计，实现氙灯功率可调；灯箱主体采用均向的散热结构，散热效果极佳；光路转向头采用了二次滤光结构，滤除了大量红外光，很大程度地降低红外线在实验中对溶液或样品影响，减小加热和挥发；滤光转向头兼容多种规格滤光片、透镜；滤光转向头可360°旋转，实现任何方向的光照；智能化的面板设计，操作简单方便；增加了反馈电路，高稳定性。

氙灯光源主要特点

ü  采用美国进口的氙灯灯泡，光能量输出集中，高能量密度，提高了实验效率。

ü  采用均分太阳花的散热结构，延长灯泡使用寿命，平均1000h，高可达3000h。

ü  高效的电光转换效率，输出高能量平行光，总光功率达50W。

ü  简易的光学结构，可以提供不同波段、指定波长的光谱，满足多样化使用需求。

ü  模块化的设计极大提高了产品的安全性和稳定性，可实现长时间的连续照射。

ü  出光口兼容多种规格、品牌的国内外滤光片和透镜（如：25.4mm，50.8mm，,M52，M62等）。

ü  工作光斑直径连续可调

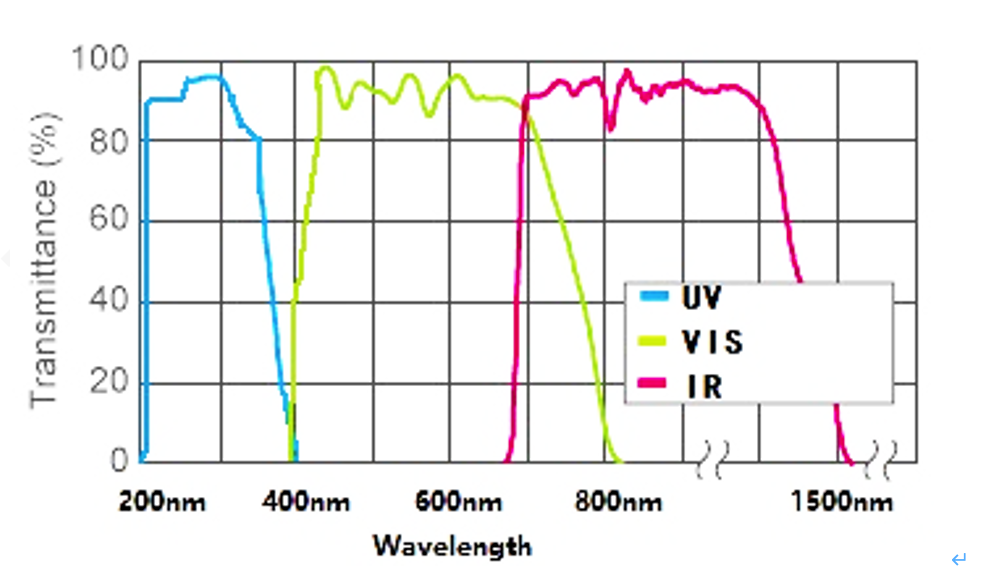

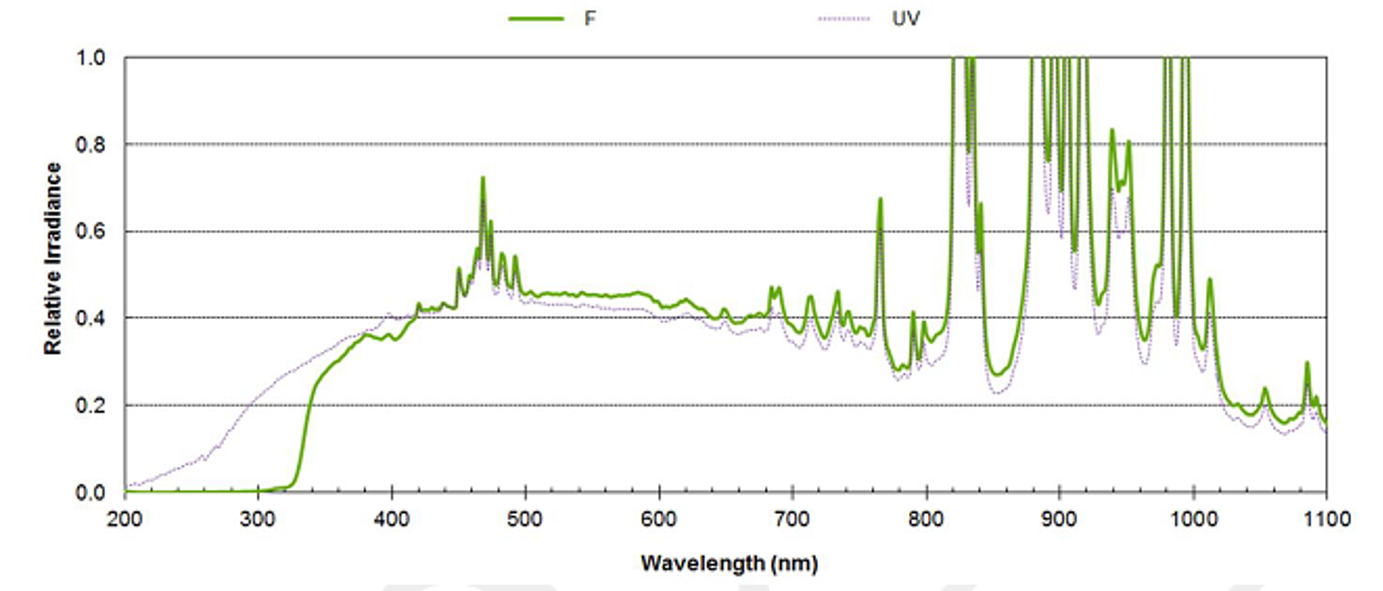

氙灯光源光谱曲线

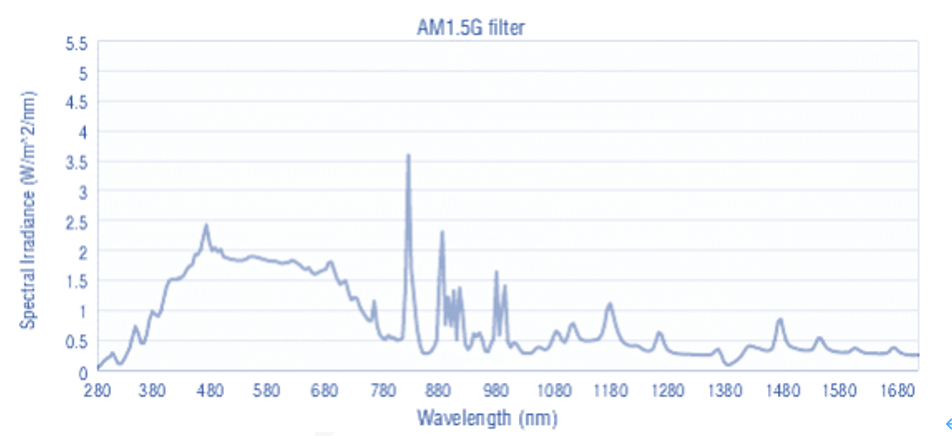

AM1.5G模拟太阳光光谱

紫外线光源

无红外光热的紫外线光源 200-400nm或者300-400nm紫外光区，可满足波长要求的明亮紫外线光，可选单色光254nm、313nm、350nm、365nm、380nm

可见光源

无红外光热的可见光源 400nm-780nm或420-780nm可见光区，可满足波长要求的明亮可见光，可见可选单色光405nm、420nm、435nm、450nm、475nm、500nm、520nm、550nm、600nm、630nm、650nm、700nm、750nm

红外光源

红外光热光源780-1500nm红外光区，可满足波长要求的明亮红外光，可选单色光800 nm、900nm

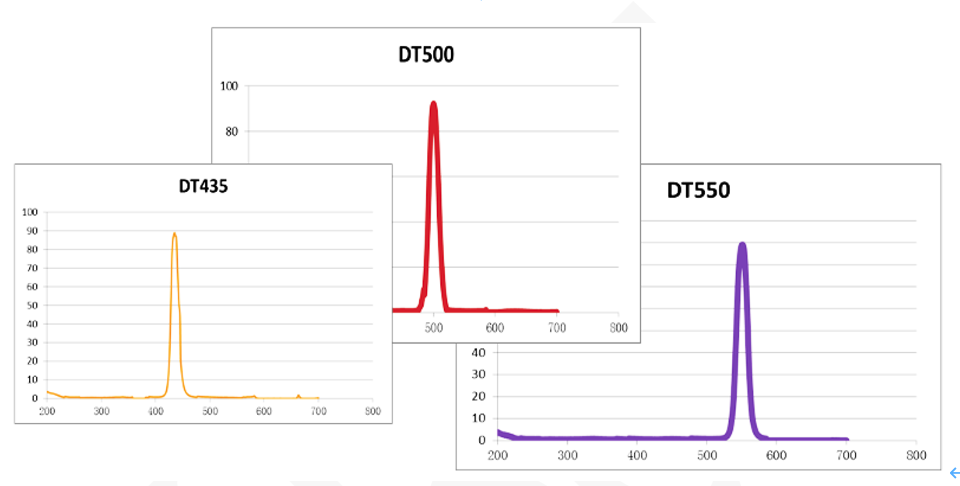

单色光源（紫外、可见、红外）

紫外可选单色光254nm、313nm、350nm、365nm、380nm，可见可选单色光405nm、420nm、435nm、450nm、475nm、500nm、520nm、550nm、600nm、630nm、650nm、700nm、750nm，红外可选单色光800 nm、900nm

部分荣誉客户（相关产品）

中国科学院化学研究所、中国科学院理化技术研究所、北京航空航天大学、福州大学、南京大学、北京大学、北京理工大学、环境生态中心、中国农业大学、北京交通大学、哈尔滨工业大学、哈尔滨师范大学、黑龙江东方学院、大连理工大学、山西大学、天津大学、华中科技大学、贵州大学、兰州化物所、河南信阳师范学院、福建物构所、浙江师范大学、西安交通大学、吉林大学、四川大学、四川理工大学、北京化工大学、北京航空航天大学、北京科技大学… …（部分客户，排名不分先后）

产品优势（相对市场同类产品）

（1）光源内部采用黑色设计，吸收杂散光；

（2）光源散热器采用均分散热技术，散热均匀完全；

（3）兼容多种规格滤光片，灵活性更强；

（4）增加电源稳定模块，稳定性更强，一定程度上更好的保证实验条件一致性；

（5）关灯后风扇继续运转，灯泡散热冷却完全；

（6）技术支持和售后服务速度快，电话响应时效1小时，产品维修时限48小时。

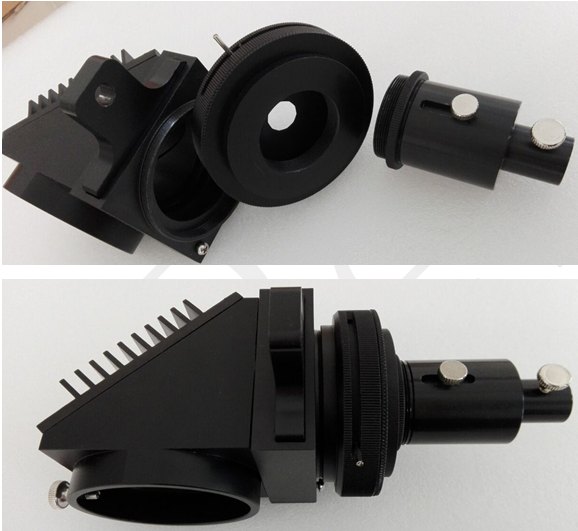

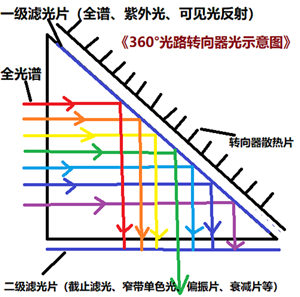

360°光路转向器示意图

氙灯光源技术参数

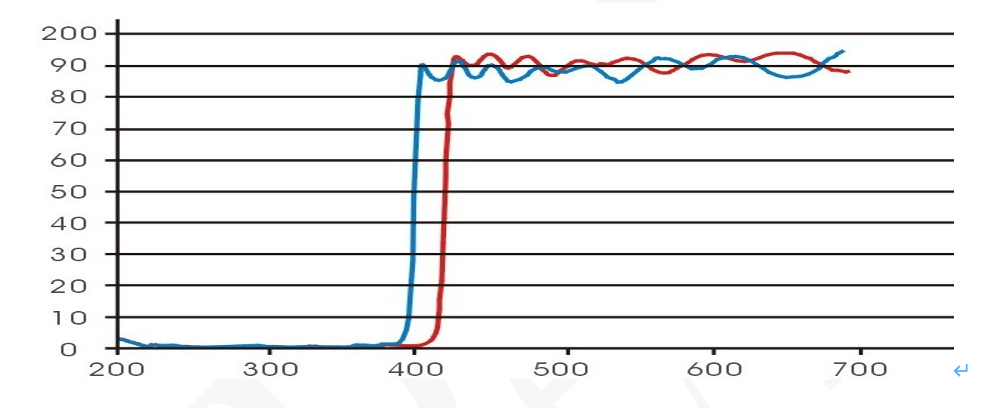

UVCUT400 UVCUT420紫外截止滤光片

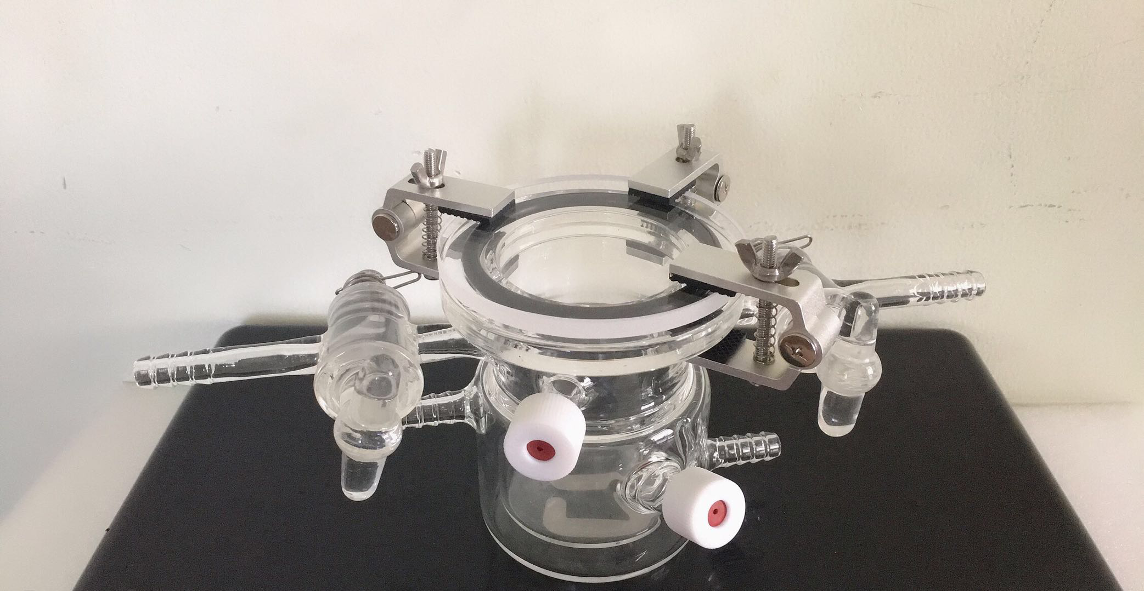

KW系列光化学反应器

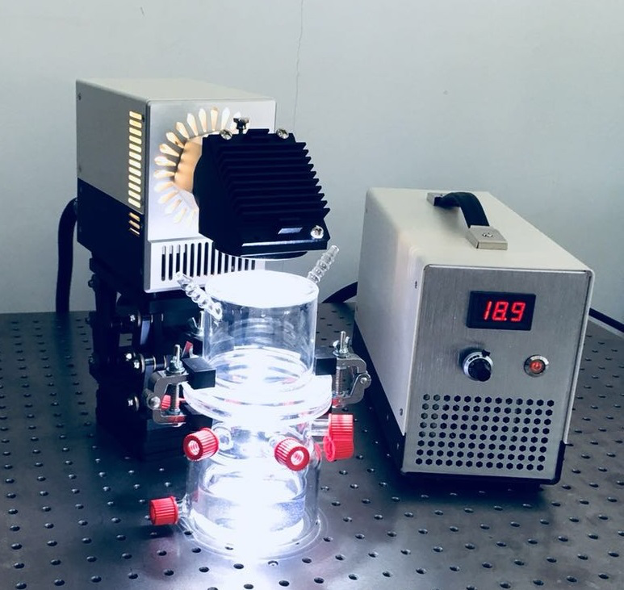

光化学反应器（光催化反应器）是配合平行光源使用的，是目前国内外光催化实验室非常通用的一种反应器。平行光化学反应器可以应用到光催化、光降解反应，可以实现无水无氧操作，提高实验的准确性。

平行光化学反应器分为两部分：石英上盖和下反应器，两部分通过磨口法兰连接，用夹夹持。石英上盖用来通水滤去光源转向头无法滤除的剩余红外热量，选用合成石英材质，透光性极好（最好采用冷水机，以便有效利用石英上盖，更好保证反应物的温度）。反应器容量可选500ml、250ml、100ml、50ml、30ml。

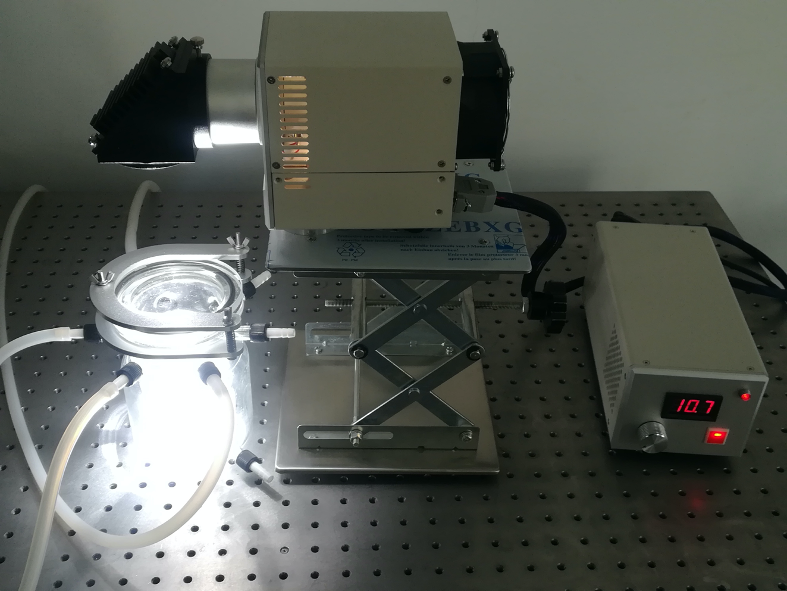

平行光反应器配合平行氙灯光源即可组成较为灵活的光化学反应系统。利用丰富的滤光片进行选择性波长研究，实现直径50mm的面积平行光照射，均匀吸收较多的能量。适用于气液固实验均可

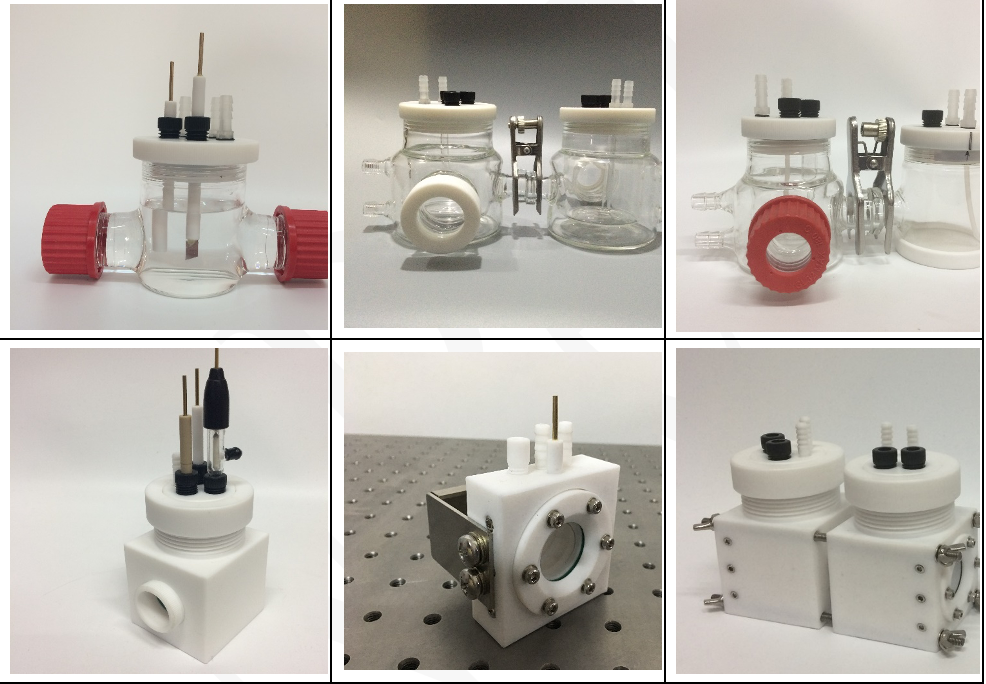

选配光电化学反应器

根据实验要求，选择单光路、双光路、玻璃或石英、聚四氟电解池，进而做光电化学研究。

选配光学暗箱

1、外置可调节式隔板，无需升降台，可上下调整光源位置；

2、箱体设有多个开孔，方便循环水、光源引线、外置光源的进出。内置光源由独立的散热窗口（下层两个窗口，可同时放置两个光源），避免了阻塞风路的问题；

3、内置电源插排，可为磁力搅拌器等小功率设备供电；

5、箱体配有散热风扇，可有效降低内部温度；

6、箱体内部为黑色吸光设计，一定程度上阻止了光反射现象，使反应物受光更均匀。

7、正面设计有观察窗（可隔断紫外和大部分可见光），便于对反应进行观察

选配光纤

配备光纤将光引入到其他设备中，如显微镜、也适用于光电催化PEC实验：

各种芯径光纤和光纤束直孔径，根据客户要求定做，长度和接口。

选配光纤接口

JK513接口可加入单色滤光片、5-100%调节光强、插入任意光纤，光学汇聚焦点可调。

主要应用

此系列氙灯光源广泛应用于光解水产氢、光化学催化降解、二氧化碳制甲醇、光化学合成、光降解污染物、水污染处理、生物光照，光学检测、太阳能电池研究、荧光材料测试（透射、反射、吸收）、材料形变、各类模拟日光可见光加速实验和紫外波段加速实验等研究领域。

1、光致变色

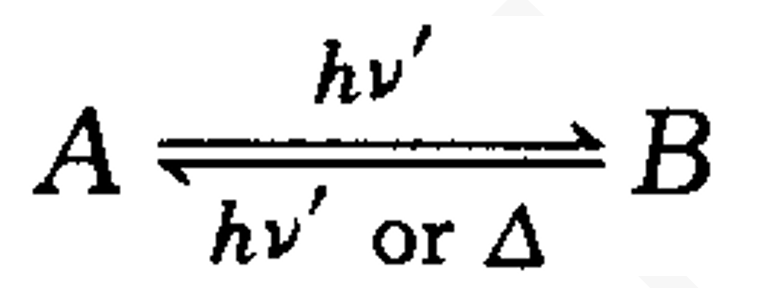

光致变色现象是指一个化合物（A），在收到一定波长的光照射时，可进行特定的化学反应或物理效应，获得产物（B），由于结构的改变导致其（可见部分的）吸收光谱发生明显的变化,。 而在另一波长的光照射或热的作用下，产物（B）又能恢复到原来的形式。如下式所示：

2、光催化

光催化的原理是利用光来激发二氧化钛等化合物半导体，利用它们产生的电子和空穴来参加氧化—还原反应。 当能量大于或等于能隙的光照射到半导体纳米粒子上时，其价带中的电子将被激发跃迁到导带，在价带上留下相对稳定的空穴，从而形成电子—空穴对。由于纳米材料中存在大量的缺陷和悬键，这些缺陷和悬键能俘获电子或空穴并阻止电子和空穴的重新复合。这些被俘获的电子和空穴分别扩散到微粒的表面，从而产生了强烈的氧化还原势。

3、光催化分解水(photocatalytic water splitting)

光解水，可见光催化裂解水制氢：纳米催化结构及反应机制的研究进展

利用TiO2吸收太阳能把水分解为氢气和氧气，光分解水制氢。

图1.Fujishima-Honda效应

光分解水制氢的原理

光分解水制氢在热力学上是Gibbs自由能增大的过程：

因此又被称为人工光合作用。

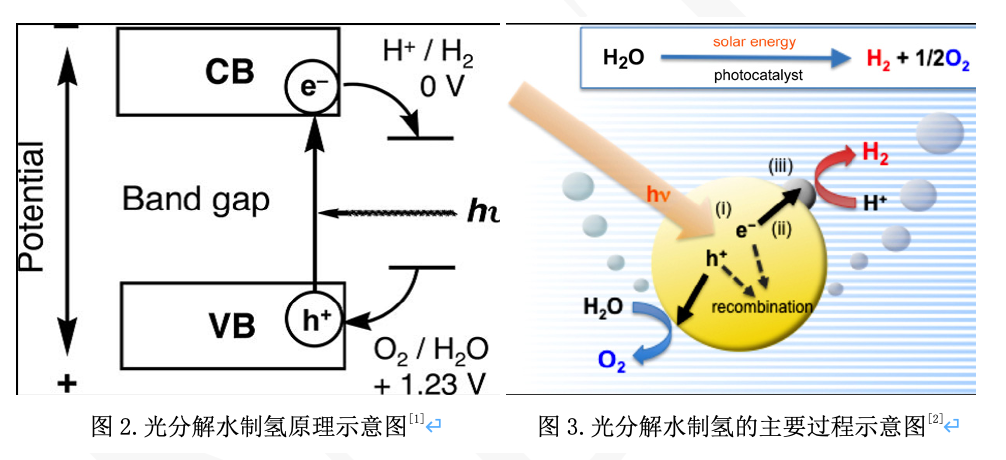

  光分解水制氢的本质是半导体材料的光电效应。当入射光的能量大于等于半导体的能带时，光能被吸收，价带电子跃迁到导带，产生光生电子和空穴。电子和空穴迁移到材料表面，与水发生氧化还原反应，产生氧气和氢气（图2）。

光分解水制氢主要包括3个过程（图3），即光吸收、光生电荷迁移和表面氧化还原反应。

(i) 光吸收。对太阳光谱的吸收范围取决于半导体材料的能带大小: Band gap(eV)=1240/λ(nm)，即带隙越小吸收范围越宽。对于光催化制氢催化材料来说，还要求导带的位置高于H­+/H2(0V vs. NHE)，价带位置低于O2/H2O(1.23 V vs. NHE)，因此理论上要求能带大小不小于1.23 eV。

(ii) 光生电荷迁移。材料的晶体结构、结晶度、颗粒大小等因素对光生电荷的分离和迁移有重要影响。缺陷会成为光生电荷的捕获和复合中心，因此结晶度越好，缺陷越少，催化活性越高。颗粒越小，光生电荷的迁移路径越短，复合几率越小。

(iii) 表面氧化还原反应。表面反应活性位点和比表面积的大小对这一过程有重要影响。通常会选用Pt、Au等贵金属纳米粒子或NiO和RuO2等氧化物纳米粒子负载在催化剂表面作为表面反应活性位点，只要负载少量此类助催化材料就能大大提高催化剂的制氢效率。

光催化制氢效率表征的两种方式

目前研究光催化剂的制氢效率主要通过两种方式表征，及光催化分解水(photocatalytic water splitting) 和光电化学分解水(photoelectrochemical water splitting)。

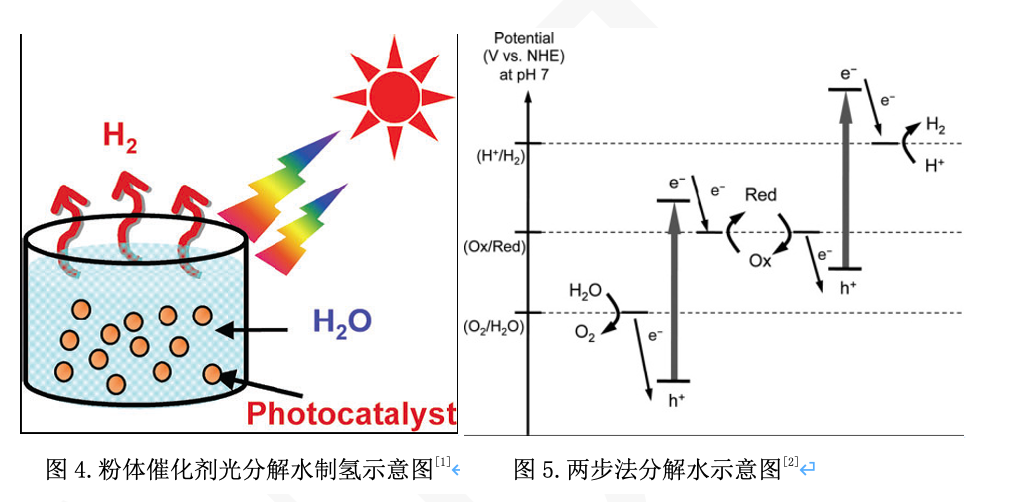

光催化分解水是将粉体催化剂分散在水中（图4）。这种方法的优点是可以大规模应用，但是有氢气和氧气难以分离的问题。为此又发明了两步法（图5），即采用两种催化剂，分别产生氢气和氧气，并通过一种氧化还原电对将这两种催化剂联系起来。这种方法不仅避免了氢气和氧气的分离问题，而且降低了催化剂能带位置的要求，催化剂的选择面更宽，但是也带来了与氧化还原电对的逆反应问题。一步法将水直接分解为氢气和氧气对催化剂的要求较高，因此往往加入牺牲剂来获得氢气或氧气。牺牲剂的作用是消耗光生空穴或电子，比如甲醇、乙醇、乙二醇、乳酸等是常用的制氢牺牲剂，而AgNO3是常用的制氧牺牲剂。

光催化分解水装置

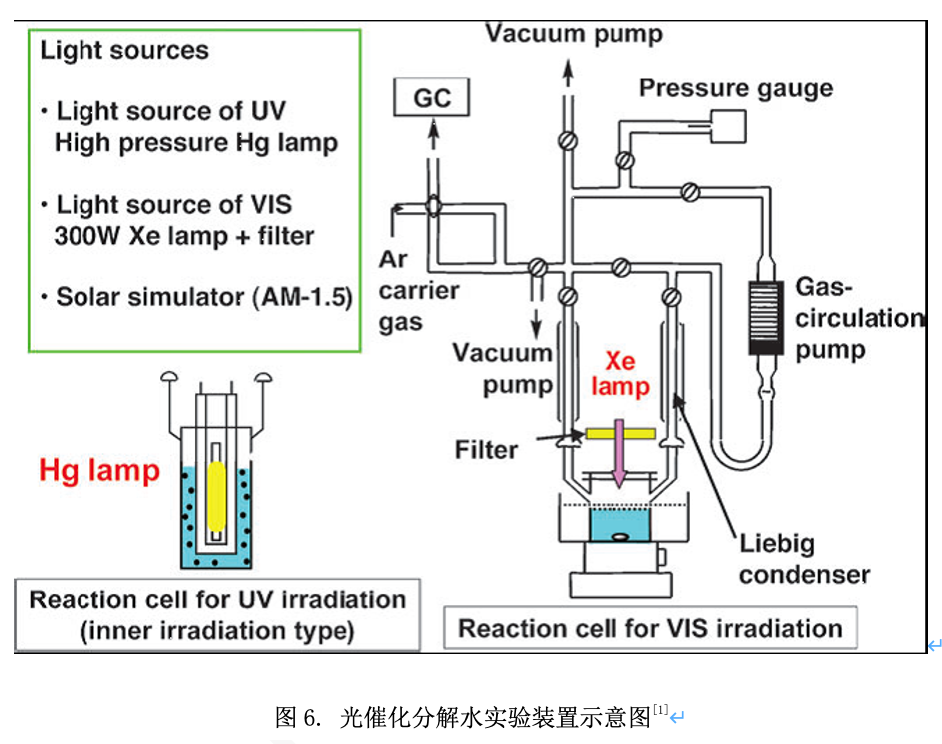

  粉体催化剂分散在水溶液中制氢，需通过收集反应产生的气体量来评价催化剂的催化性能。目前最常用的装置如图6所示，包括反应器、气体取样部、气密循环系统以及抽真空装置，气体取样部与气象色谱相连，可以实时在线检测气体的产生量。光源为高压汞灯（紫外光为主）或氙灯（可见光为主），通过附加滤光片或滤光溶液得到所需波段的光源。由于气体的特殊性，因此对装置的气密性要求较高，操作过程中通过转动特殊设计的阀门来控制。

4、光电化学分解水(photoelectrochemical water splitting)

光电催化太阳能分解水、光电化学(PEC)裂解水制氢系统

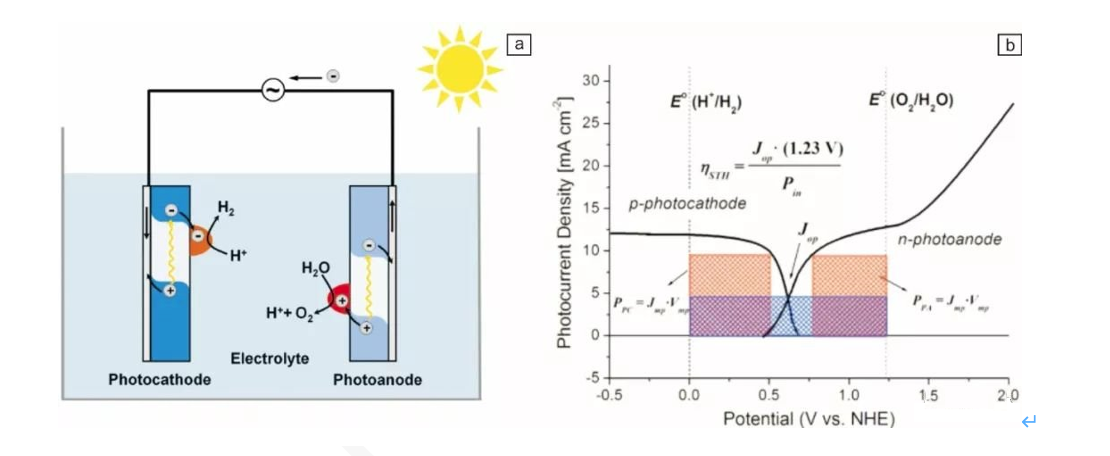

光电化学水分解电池，是通过半导体电极吸收太阳光产生光生载流子，而后通过载流子在体相或外电路的迁移，从而与水发生氧化或者还原反应。光电化学水分解电池能够将太阳能转化氢能进行存储，不受太阳光时间、空间分布不均的影响。

光电化学水分解电池的器件结构有多种组成方式，例如通过光伏电池与光电极串联，可以获得较高的太阳 能转化效率，但结构成本也相对较高；而通过p型光阴极和n型光阳极组成的叠层结构，不仅拥有较高的理论转化效率( 约28 %) ，同时成本相对较低，是理想的器件结构。

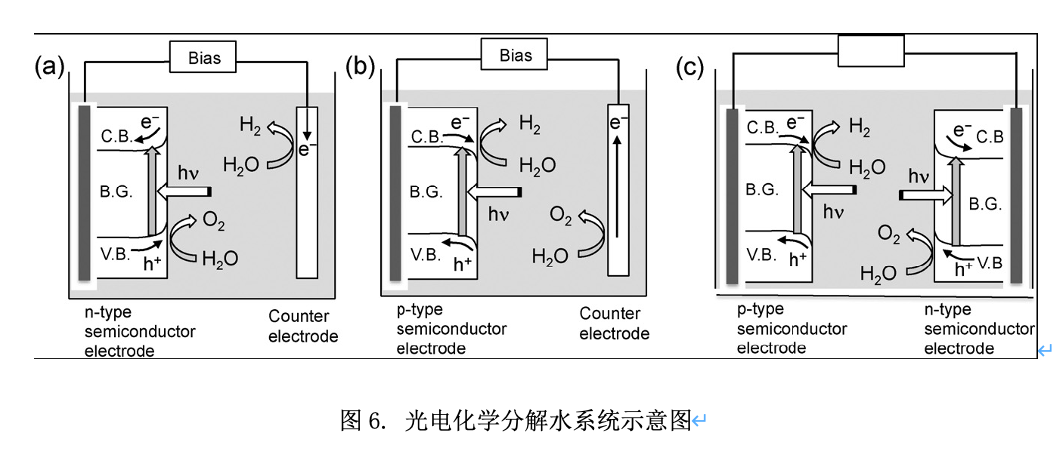

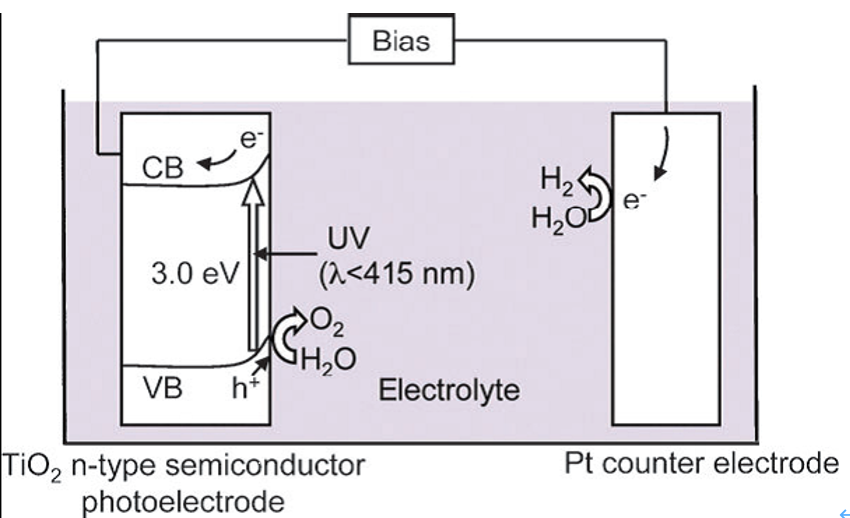

  光电化学分解水是将催化剂制成电极，与对电极通过导线相连，通常还会加一个偏压（图6）。若半导体材料为n型，则在催化剂电极处产生氧气，对电极处产生氢气；若半导体材料为p型，则相反。

其他应用

▪ 光催化（Photocatalyst）
▪ 化学分析（Chemical analysis）
▪ 检查照明（Inspection lighting）
▪ 对光反应变色（Photochromism）
▪ 光谱学（Spectroscopy）
▪ 紫外线消毒（UV light disinfection）
▪ 人工光合作用（Artificial photosynthesis）
▪ 荧光显微测定（Fluorescent observation）
▪ 光能疗法（Photodynamic therapy）
