电动滤光片转轮,步进电机驱动

    请选择规格

  • 数量:
    库存量:99999 已售:0
  • 电动滤光片转轮,步进电机驱动
    0
总计:0

特性

n  电动外壳包含6位和12位滤光片转轮

Ø  6位转轮可安装最厚0.25英寸(6.35 mm)的Ø1英寸(Ø25 mm)滤光片

Ø  12位转轮可安装最厚0.25英寸(6.35 mm)的Ø1/2英寸(Ø12.5 mm)滤光片

n  通过BNC、RS-232和USB接口可实现本地或远程控制

n  空转轮可选带有或不带预安装的吸收型中性密度(ND)滤光片

n  SM1螺纹(1.035"-40)安装口

n  兼容30 mm笼式系统(查看右图)

n  具有一个8-32、一个M4、两个1/4"-20和两个M6螺孔,用于接杆安装

这些步进电机驱动的滤光片转轮设计用于一系列自动应用,包括彩色CCD摄影、荧光显微镜和光度学。每个装置包含一个电动外壳和一个预装滤光片的转轮,转轮可选六位以用于Ø1英寸(Ø25 mm)光学元件,或十二位以用于Ø1/2英寸(Ø12.5 mm)光学元件。用户也可单独购买任一类型的滤光片转轮进行安装。

每个外壳包括两个端口,且端口两侧均具有SM1(1.035"-40)内螺纹,可安装我们的Ø1英寸透镜套筒;每个端口两侧的周围还带四个4-40螺孔,可兼容我们的30 mm笼式系统,如右图所示。用于1/2英寸光学元件的12位电动滤光片转轮(型号FW212C和FW212CNEB)还配有四个SM1A6FW转接件,可将两个SM1螺纹端口变为SM05(0.535"-40)内螺纹。

可互换的滤光片转轮

更多带有或不带预安装吸收型未镀膜ND滤光片的6位或者12位滤光片转轮可查看下方。电动外壳兼容这两种类型,关于如何在不同的滤光片转轮选项之间切换,请查看下方动画。

手动或远程操作

可以通过装置顶部的按钮箭头手动选择滤光片位置,或通过USB 2.0接口、BNC输入或RS-232连接远程选择(请查看手册的第五章)。当施加TTL电平信号时,BNC输入旋转转轮。BNC连接也可以在软件中配置为输出触发。易读显示屏能够指示所选的滤光片。可以调节显示屏亮度,使得滤光片转轮适用于光敏环境。

通过USB 2.0或者RS-232接口以及简单易用的图形用户界面应用程序可实现滤光片序列的自动操作。简单的命令语言就能完成滤光片选择以及滤光片状态检索。关于驱动软件以及LabVIEW™和Visual C++的SDK手册以及示例代码,请看软件标签。2014年4月23日之前销售的旧版电动外壳可能需要固件升级,可在软件标签中可自行下载。

安装选项

如上所述,每个滤光片转轮均为SM1内螺纹,可轻松连接到SM1外螺纹光机组件。每个中心端口周围具有四个4-40螺孔,使滤光片转轮可兼容30 mm笼式系统。提供大量转接件选项,可将兼容SM1螺纹的组件转变为匹配其他螺纹,例如C-mount、显微镜和望远镜标准。外壳的底部具有一个8-32螺孔、一个M4螺孔、两个1/4"-20螺孔和两个M6螺孔,为将滤光片转轮安装至Ø1/2英寸或者Ø1英寸接杆提供了多种选项。

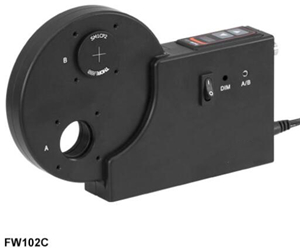

6位电动滤光片转轮,用于Ø1英寸(Ø25 mm)光学元件


n  6位电动转轮,用于Ø1英寸(Ø25 mm)光学元件

n  可安装的最大光学元件厚度:0.25英寸(6.35 mm)

n  可选带有(型号FW102CNEB)或没有(型号FW102C)预安装吸收型ND滤光片的版本

n  包含两个SM1CP2 SM1螺纹端帽和六个SM1RR卡环

n  滤光片转轮可互换


FW102C和FW102CNEB 6位电动滤光片转轮设计用于Ø1英寸(Ø25 mm)光学元件,分别为没有滤光片和预安装有中性密度(ND)滤光片。请查看右侧表格获取包含的未镀膜ND滤光片的信息。

每个电动滤光片转轮包含两个SM1内螺纹孔径,标记A表示210°位置,标记B表示0°位置,A/B切换可将标记端口之一指定为主端口,而且滤光片转轮将相对所选主端口旋转。滤光片可通过装置顶部按钮手动选择,也可利用所提供软件自动选择。根据所选端口,滤光轮的当前位置将显示在显示屏窗口。可通过小螺丝刀在标记有DIM的孔处调整显示屏亮度,以使滤光片转轮适用于光敏应用。

通过卸下外壳的前盖,每个装置所附带的滤光片转轮都是可互换的(请查看概述标签中的动画)。一系列6位和12位滤光片转轮,其中带有或没有预安装ND滤光片的版本都是可选的。

滤光片转轮附带两个SM1CP2螺纹端盖和六个SM1RR卡环;更多数量可单独购买。购买时请选择符合当地使用的电源线。

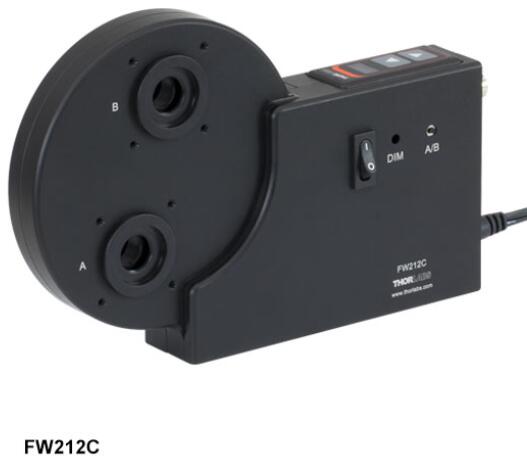

12位电动滤光片转轮,用于Ø1/2英寸(Ø12.5 mm)光学元件

n12位电动转轮,用于Ø1/2英寸(Ø12.5 mm)光学元件

n  可安装的最大光学元件厚度:0.25英寸(6.35 mm)

n  可选带有(型号FW212CNEB)或没有(型号FW212C)预安装吸收型ND滤光片的版本

n  包含四个SM1A6FW SM1转SM05转接件、两个SM05CP2 SM05螺纹端帽和十二个SM05RR卡环

n  滤光片转轮可互换



FW212C和FW212CNEB 12位电动滤光片转轮设计用于Ø1/2英寸(Ø12.5 mm)光学元件,分别为没有滤光片和预安装有中性密度(ND)滤光片。请查看右侧表格获取包含的未镀膜ND滤光片的信息。

每个电动滤光片转轮包含两个SM1内螺纹孔径,标记A表示210°位置,标记B表示0°位置,A/B切换可将标记端口之一指定为主端口,而且滤光片转轮将相对所选主端口旋转。滤光片可通过装置顶部按钮手动选择,也可利用所提供软件自动选择。根据所选端口,滤光轮的当前位置将显示在显示屏窗口。可通过小螺丝刀在标记有DIM的孔处调整显示屏亮度,以使滤光片转轮适用于光敏应用。

通过卸下外壳的前盖,每个装置所附带的滤光片转轮都是可互换的(请查看概述标签中的动画)。一系列6位和12位滤光片转轮,其中带有或没有预安装ND滤光片的版本都是可选的。

滤光片转轮附带两个SM05CP2 SM05螺纹端帽、四个SM1A6FW SM1转SM05螺纹转接件和十二个SM05RR卡环;更多数量可单独购买。购买时请选择符合当地使用的电源线。

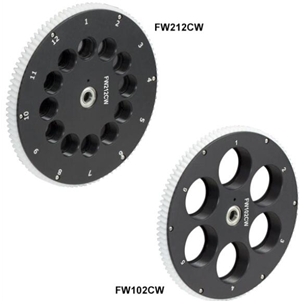

额外的滤光片转轮

n  额外的、可互换的滤光片转轮,用于上方电动外壳

n  6位和12位滤光片转轮,分别用于Ø1英寸(25 mm)和Ø1/2英寸(12.5 mm)光学元件

n  可安装的最大光学元件厚度:0.25英寸(6.35 mm)

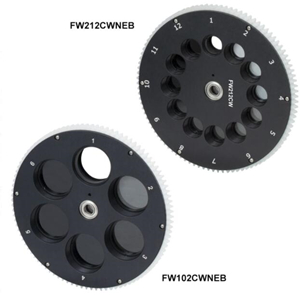

这些6位和12位滤光片转轮可选带有或不带预安装未镀膜吸收型ND滤光片版本。它们兼容上方所示的电动滤光片转轮系列。6位滤光片转轮设计用于安装Ø1英寸(25 mm)光学元件,12位滤光轮设计用于安装Ø1/2英寸(12.5 mm)光学元件。右侧表格列出了预安装有滤光片的转轮所包含的滤光片。

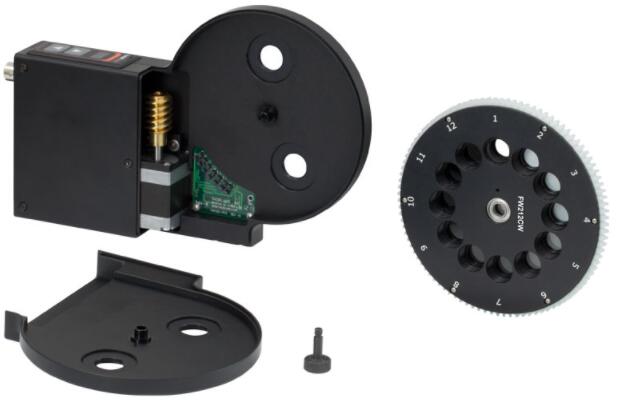

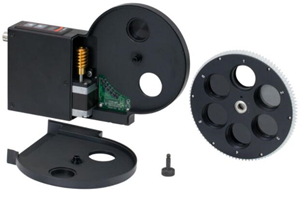

逐步切换方向

概述标签包含一个如何在6位和12位滤光片转轮之间更换的动画。要更换具有相同位数的滤光片转轮时,请关闭电动滤光片转轮的电源,松开外壳前侧的手拧螺丝并取下前盖。然后取下滤光片转轮,将另外一个滤光片转轮放进去。当更换6位与12位滤光片转轮时,请遵照相同过程。但是重新装上前盖时,必须调整电动滤光片转轮的设置,更新至新的位数。通过按住顶部的两个箭头按钮约三秒钟,然后将滤光片转轮的位数更改为6或者12,即可完成此操作。
